靜止無功發生器的基本原理是將自換相橋式電路通過電抗器并接在電網上，適當的調節橋式電路交流側輸出電壓的相位和幅值或者直接控制其交流側電流，就可以使該電路發出滿足要求的無功電流，實現動態無功補償的目的。

傳統的無功補償裝置是通過調節電容或電感實現無功補償，雖然應用廣泛，但是存在和電網系統諧振，不能根據實際補償容量進行無極補償，補償方式單一、響應時間緩慢等諸多問題。SVG是先進的無功補償裝置，它的突出優勢有以下幾個方面：

響應速度更快

SVG響應時間：≤10ms

SVG可在極短的時間之內完成從額定容性無功功率到額定感性無功功率的相互轉換， 這種無可比擬的響應速度完全可以勝任對沖擊性負載的補償。

適用工況靈活

SVG采用拓撲結構為二極管箝位型三電平逆變器，對于三相不平衡的工況可以解決中性線電流和零序無功及諧波。

補償功能多樣化

使用同一套SVG 裝置，可以實現不同的多種補償功能：諧波含量低

SVG采用了SPWM(正弦脈寬調制)和多電平技術，與TCR型SVC相比，諧波含量極低，對電網不會產生二次污染。

占地面積小

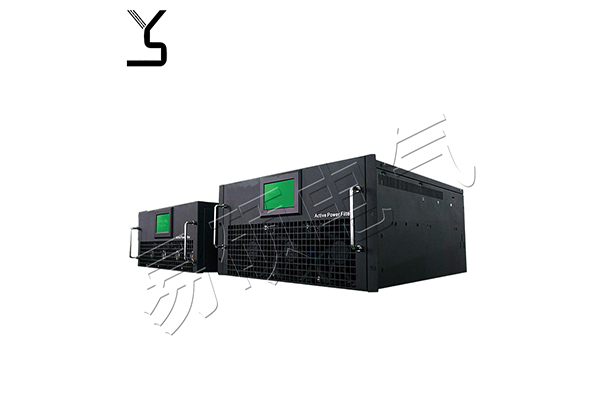

SVG由于無需大容量的電容器和電抗器做儲能元件，SVG的占地面積只有相同容量的SVC的40%。且有模塊式、壁掛式、機架式、機柜式多種組合方式，現場安裝應用靈活，擴容維修方便。

治理電壓偏離

SVG可以通過發出感性或者容性電流來調整電網電壓，避免電壓過高或過低對設備造成損壞。
